Силовые кабели: классификация, маркировка, критерии выбора

Классификация и маркировка силовых кабелей

Представьте себе мир без электричества: остановившиеся заводы, погасшие города, замолчавшие устройства. Чтобы этого не произошло, надежная передача энергии обеспечивается специальными артериями — силовыми кабелями. Для специалистов и домашних мастеров умение разбираться в их типах и обозначениях сродни знанию азбуки. Давайте освоим эту грамоту вместе, что особенно актуально для таких промышленных городов, как Орск, где от качества кабельной продукции зависит очень многое.

Силовой кабель — это не просто провод. Это сложное инженерное решение, предназначенное для транспортировки электроэнергии от источника к потребителю. Многообразие конструкций, материалов и параметров определяет его специализацию: одни модели подходят для бытовой розетки, другие — для питания целого цеха.

Классификация силовых кабелей

Чтобы систематизировать это многообразие, кабели разделяют по ряду фундаментальных критериев.

По материалу и форме токопроводящих жил

Выбор металла для жил. Два основных материала — медь и алюминий — ведут постоянную конкуренцию. Медь отличается высокой электропроводностью и стойкостью к окислению, что делает соединения более долговечными. Алюминий выигрывает в цене и массе, поэтому его часто выбирают для линий, где нужно передать значительную мощность без резкого роста бюджета.

Конфигурация жил. Однопроволочные (монолитные) жилы подходят для стационарного монтажа, где не предполагается перемещений. Многопроволочные (гибкие) жилы легче гнутся и выдерживают вибрацию, что делает их незаменимыми для подключения станков, переносного оборудования и укладки в сложных трассах.

Форма токопроводящих жил кабеля. Помимо классической круглой, существует секторная форма. Секторные жилы позволяют рационально использовать пространство в кабельных каналах, уменьшая общий диаметр изделия.

По материалу изоляции

Материал изоляции — это личный защитный барьер каждой жилы, определяющий срок службы кабеля.

ПВХ (Поливинилхлорид). Бюджетный и универсальный солдат. Обладает хорошей гибкостью и влагостойкостью, что объясняет его повсеместное применение.

Резина. Эластичный и стойкий к температурным перепадам материал. Кабели с резиновой изоляцией незаменимы в условиях мороза, жары и при необходимости частых изгибов.

Сшитый полиэтилен (СПЭ). Материал нового поколения. Отличается повышенной термостойкостью и отличными диэлектрическими свойствами, что вывело его в лидеры для строительства современных распределительных сетей.

Бумажная изоляция с пропиткой. Проверенный временем вариант для высоковольтных линий, где требуется особая надежность.

По напряжению

Рабочее напряжение — ключевой параметр, разделяющий кабели на три лагеря.

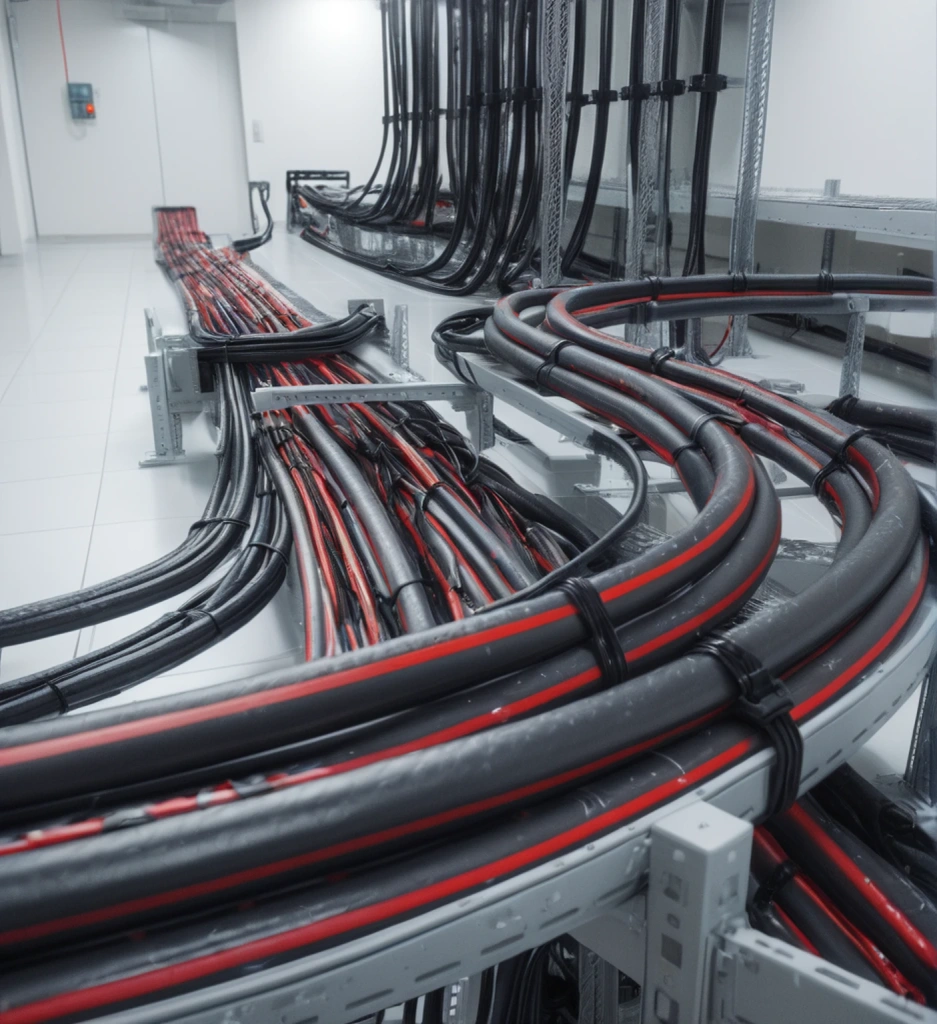

По степени защищенности и конструкции кабеля

Эта классификация отвечает на вопрос: «В каких условиях кабель сможет выжить?»

Небронированные. Стандартные кабели для размещения внутри электрощитов, лотков и в помещениях с нормальными условиями.

С броней. Имеют защитный слой из стальных лент (Б) или оцинкованных проволок (К). Эта «кольчуга» оберегает от механических повреждений, давления грунта и грызунов. Идеальны для прокладки в земле.

Водонепроницаемые. Конструктивно исключают проникновение влаги, что позволяет использовать их в затопляемых кабельных колодцах, сырых подвалах или непосредственно в земле с высоким уровнем грунтовых вод.

С экраном. Металлический экран (Э) служит для защиты от внешних электромагнитных помех и предотвращения их излучения от самого кабеля. Критически важен для точной аппаратуры и систем связи.

По назначению

Производители предлагают «кастомные» решения для конкретных сценариев:

• Уличного исполнения (устойчивы к УФ-излучению и перепадам температур)
• Для скрытой проводки внутри зданий (с улучшенными противопожарными свойствами)
• Подводные (с усиленной герметизацией и защитой от давления)
• Для укладки в землю (как правило, это бронированные модификации)

Маркировка силовых кабелей

Маркировка — это техническая бирка изделия, кратко описывающая его суть. Ее понимание — ключевой навык для любого, кто работает с электрикой.

Практикуемся на примере кабеля ВБбШв-нг 4х95-0,66:

1. « » (первой буквы «А» нет) — жила выполнена из меди
2. «В» — изоляция токопроводящих жил из ПВХ
3. «Б» — броня из двух стальных лент
4. «б» — без подушки под броню
5. «Шв» — защитный шланг из ПВХ
6. «нг» — изоляция не поддерживает горение при групповой прокладке
7. «4х95» — в кабеле четыре медные жилы сечением 95 мм² каждая
8. «0,66» — номинальное напряжение 660 В

Особенности выбора кабеля

Выбор кабеля — это всегда поиск баланса между стоимостью, надежностью и условиями работы.

• Среда эксплуатации: определяет необходимую степень защиты (от влаги, ударов, температуры)
• Мощность нагрузки: диктует минимально допустимое сечение жил

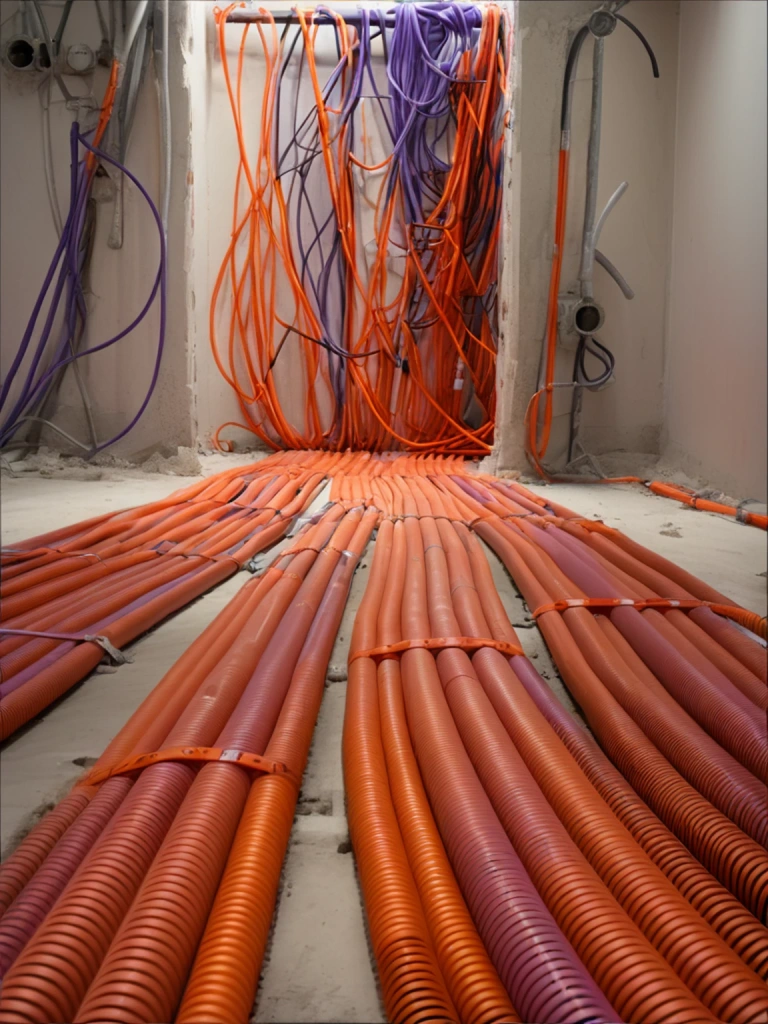

• Способ инсталляции: открытый, в трубе, в земле
• Внешние воздействия: наличие химикатов, вибрации, ультрафиолета
• Противопожарные нормы: для общественных зданий обязательны кабели с индексом «нг-LS» или «нг-HF»

При закупке для крупного объекта выгоднее купить силовой кабель оптом — это дает ощутимую экономию. При этом итоговая цена на силовой кабель складывается не только из метража, но и из его технического оснащения — наличия брони, экрана и качества изоляции.

Резюме: Грамотное понимание классификации и маркировки силовых кабелей — это краеугольный камень электробезопасности и надежности. Оно позволяет снабженцам, электрикам и ответственным жителям Орска и других городов говорить с поставщиками на одном языке и делать безошибочный выбор, обеспечивая долгую и бесперебойную работу электрохозяйства.
