Как правильно подключить выключатель автоматический 1п: полное руководство по безопасной защите сети
Содержание статьи
- Зачем нужен автоматический выключатель и почему 1-полюсный — самый популярный выбор
- Где применяются однополюсные автоматы и почему они важны
- Основные типы и ключевые характеристики
- Сравнение популярных моделей однополюсных автоматов (C-кривая, 16–25 А)
- Пошаговое подключение выключателя автоматического 1P — методическая таблица
Зачем нужен автоматический выключатель и почему 1-полюсный — самый популярный выбор
Представьте: вечер, одновременно включены чайник, стиральная машина и обогреватель — и вдруг темнота, запах горелой изоляции. По статистике МЧС и Ростехнадзора за 2024–2025 годы, более 40 % бытовых электротравм и около 70 % пожаров от электрооборудования связаны именно с перегрузками, короткими замыканиями или токами утечки. Автоматический выключатель (особенно однополюсный) мгновенно размыкает цепь, спасая жизнь, имущество и проводку.

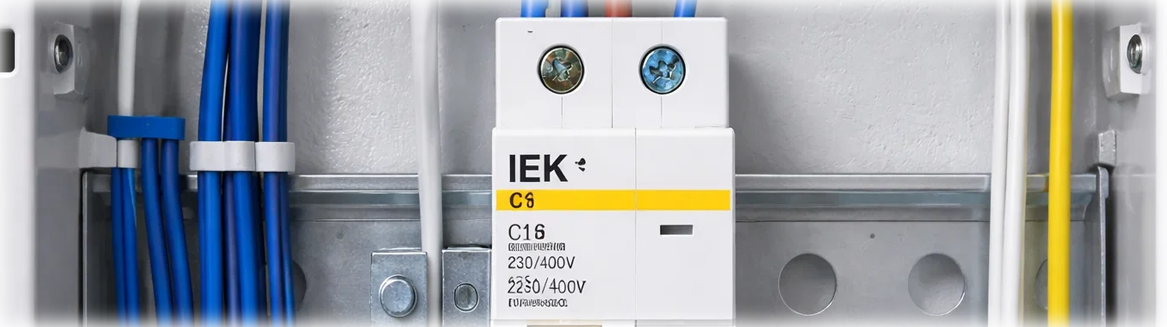

Однополюсные (1P) автоматы — самые распространённые в жилом секторе: они защищают фазный провод в однофазных сетях 220 В (освещение, розетки, бытовая техника). Компактные (всего 1 модуль на DIN-рейке), недорогие и простые в монтаже — именно поэтому их устанавливают в 90 % квартирных и офисных щитков.
Вопрос к читателю: ваша проводка готова к пиковым нагрузкам зимой (чайник + бойлер + тёплый пол + зарядки)? Регулярная проверка + качественные модули = спокойствие на годы.
Где применяются однополюсные автоматы и почему они важны
Модульные защитные аппараты устанавливают на DIN-рейку в квартирных, офисных, дачных и небольших коммерческих щитках. Они охраняют от:
- перегрузок по току (длительное превышение номинала);
- коротких замыканий (мгновенный скачок тока);
- косвенно — от последствий токов утечки (в паре с УЗО или дифавтоматом).
Без них даже мелкое повреждение изоляции может привести к удару током или возгоранию. В домах с высокой нагрузкой (электроплита, бойлер, кондиционер, тёплый пол) особенно важна высокая коммутационная способность (минимум 4,5–6 кА) и селективность — чтобы отключалась только проблемная линия, а не весь дом.
Основные типы и ключевые характеристики
Однополюсные автоматы различаются по кривой срабатывания, номинальному току и коммутационной способности. Вот сравнительная таблица самых распространённых вариантов:
| Тип полюсов | Применение | Номинальный ток (примеры) | Кривая отключения | Коммутационная способность | Рекомендуемая система заземления |
|---|---|---|---|---|---|
| Однополюсный (1P) | Однофазные цепи 220 В (освещение, розетки) | 6–63 А | B, C, D | 4,5–6 кА | TN-C, TN-C-S |
| Двухполюсный (2P) | Ввод + защита фазы и нуля | 16–63 А | C (чаще всего) | 4,5–10 кА | TN-C-S, TN-S |
| Трёхполюсный (3P) | Трёхфазные двигатели, оборудование | 10–100 А | C, D | 6–10 кА | TN-S, IT |
| Четырёхполюсный (4P) | Полная защита трёхфазной сети | 25–100 А | C | 6–10 кА | TN-S |
Ключевые параметры для выбора:
- Номинальный ток — не превышать расчётную нагрузку линии;
- Кривая отключения — C для бытовых нужд (5–10×In при КЗ);
- Ток утечки (для дифавтоматов/УЗО) — 30 мА для защиты людей.
Сравнение популярных моделей однополюсных автоматов (C-кривая, 16–25 А)
Среди проверенных решений лидирует Schneider Easy9 — оптимальное сочетание цены, качества и гарантии. Серия разработана специально для жилого сектора. Вот сравнительная таблица:
| Параметр | Schneider Easy9 | IEK ВА47-29 | ABB S201 | Legrand TX³ |
|---|---|---|---|---|
| Отключающая способность (кА) | 4,5 | 4,5–6 | 6 | 6 |
| Размеры (Ш×В×Г, мм) | 18×81×67 | 18×80×70 | 17,5×85×69 | 18×81×70 |
| Вес (г) | ~100 | ~110 | ~120 | ~105 |
| Материал контактов | Серебросодержащий сплав | Медный сплав | Серебряный | Серебряный |
| Надёжность (по отзывам/тестам) | Высокая, стабильная | Хорошая, но медленнее тепловой расцепитель | Очень высокая | Высокая, премиум |
| Цена (условно, за 16 А) | Средняя | Низкая | Высокая | Высокая |
| Лучше всего для | Квартира/дом, баланс цена/качество | Бюджетный вариант | Профессиональный монтаж | Премиум-объекты |
Schneider Easy9 выигрывает по соотношению надёжности и доступности: механизм мгновенного включения, ударопрочный корпус, безопасные клеммы.
Пошаговое подключение выключателя автоматического 1P — методическая таблица
| Шаг | Действие | Важные нюансы | Рекомендация |
|---|---|---|---|
| 1 | Отключите вводное питание, проверьте отсутствие напряжения | Используйте индикатор или мультиметр | Обязательно |
| 2 | Зачистите жилу на 8–10 мм (для большинства моделей 7–10 мм) | Не повредите жилу, не оставляйте изоляцию под зажимом | По паспорту |
| 3 | Подключите фазу на верхний (неподвижный) контакт (клемма 1) | По ПУЭ 3.1.6 — рекомендуется для одностороннего питания | Предпочтительно |
| 4 | Нагрузку (отходящая фаза) — на нижний (подвижный) контакт (клемма 2) | Обеспечивает правильную работу дугогасительной камеры | Стандарт |
| 5 | Затяните винт (момент ~2–2,5 Н·м), проверьте подёргиванием провода | Не перетягивайте — деформация корпуса → перегрев или отказ | Лёгкое усилие |
| 6 | Для ряда автоматов используйте гребёнку (ШС) вместо перемычек | Меньше нагрев, аккуратный вид, проще обслуживание | Рекомендуется |
| 7 | После монтажа — визуальный осмотр + прогрузка (тестером или мультиметром) | Проверьте последовательность фаз, отсутствие КЗ | Перед пуском |
Для гибких проводов обязательно используйте наконечники — это исключает окисление и ослабление контакта.
